Πώς να βελτιωθεί η απόδοση χαμηλών θερμοκρασιών της μπαταρίας φωσφορικού λιθίου σιδήρου;

Σε σύγκριση με άλλα υλικά καθοδίων, τα υλικά ηλεκτροδίων LiFePO4 έχουν πολλά πλεονεκτήματα, όπως υψηλότερη θεωρητική ειδική χωρητικότητα, σταθερή τάση λειτουργίας, σταθερή δομή, καλή κυκλωσιμότητα,χαμηλό κόστος πρώτων υλών και φιλικότητα προς το περιβάλλονΩς εκ τούτου, το υλικό αυτό είναι ένα ιδανικό υλικό θετικών ηλεκτροδίων και επιλέγεται ως ένα από τα κύρια υλικά θετικών ηλεκτροδίων για μπαταρίες ισχύος.

Πολλοί ερευνητές έχουν μελετήσει τον μηχανισμό της επιταχυνόμενης υποβάθμισης της απόδοσης των LIB σε χαμηλή θερμοκρασία, and it is believed that the deposition of active lithium and its catalytically grown solid-state electrolyte interface (SEI) lead to the decrease of ionic conductivity and the decrease of electron mobility in the electrolyte. πτώση, η οποία οδηγεί σε μείωση της χωρητικότητας και της ισχύος των LIB και μερικές φορές ακόμη και σε αποτυχίες στην απόδοση της μπαταρίας.Το περιβάλλον εργασίας χαμηλών θερμοκρασιών των LIB εμφανίζεται κυρίως το χειμώνα και σε μεγάλες γεωγραφικές πλάτες και σε μεγάλες υψομετρικές περιοχές., όπου το περιβάλλον χαμηλών θερμοκρασιών θα επηρεάσει τις επιδόσεις και τη διάρκεια ζωής των LIB και θα προκαλέσει ακόμη και εξαιρετικά σοβαρά προβλήματα ασφάλειας.

Επηρεάζεται από τη χαμηλή θερμοκρασία, ο ρυθμός διασταύρωσης του λιθίου στο γραφίτη μειώνεται και το μεταλλικό λιθίου καταρρέει εύκολα στην επιφάνεια του αρνητικού ηλεκτρόδου για να σχηματίσει δεντριτά του λιθίου,που τρυπούν το διάφραγμα και προκαλούν εσωτερικό βραχυκύκλωμα στη μπαταρίαΩς εκ τούτου, οι μέθοδοι βελτίωσης της απόδοσης των LIB σε χαμηλές θερμοκρασίες έχουν μεγάλη σημασία για την προώθηση της χρήσης ηλεκτρικών οχημάτων στις αλπικές περιοχές.Το παρόν έγγραφο συνοψίζει τις μεθόδους βελτίωσης της απόδοσης των μπαταριών LiFePO4 σε χαμηλές θερμοκρασίες από τις ακόλουθες τέσσερις πτυχές::

1) Το ρεύμα παλμού παράγει θερμότητα.

2) Χρήση πρόσθετων ηλεκτρολυτών για την παρασκευή υψηλής ποιότητας ταινιών SEI·

3) Η αγωγιμότητα διεπαφής του υλικού LiFePO4 που έχει τροποποιηθεί για την επιφανειακή επικάλυψη.

4) Η αγωγιμότητα χύδην του ιόντων τροποποιημένου υλικού LiFePO4.

1Γρήγορη θέρμανση μπαταριών χαμηλής θερμοκρασίας με ρεύμα παλμού

Κατά τη διάρκεια της διαδικασίας φόρτισης των LIB, η κίνηση και η πόλωση των ιόντων στο ηλεκτρολύτη θα προωθήσουν την παραγωγή θερμότητας στο εσωτερικό των LIB.Αυτός ο μηχανισμός παραγωγής θερμότητας μπορεί να χρησιμοποιηθεί αποτελεσματικά για τη βελτίωση της απόδοσης των LIB σε χαμηλές θερμοκρασίεςΤο ρεύμα παλμού αναφέρεται σε ρεύμα του οποίου η κατεύθυνση δεν αλλάζει και του οποίου η ένταση ή η τάση του ρεύματος αλλάζει περιοδικά με την πάροδο του χρόνου.Για να αυξήσει γρήγορα και με ασφάλεια τη θερμοκρασία της μπαταρίας σε χαμηλές θερμοκρασίες, De Jongh et al. χρησιμοποίησαν ένα μοντέλο κυκλώματος για να προσομοιώσουν θεωρητικά πώς ένα παλμικό ρεύμα θερμαίνει τα LIBs και επαλήθευσαν τα αποτελέσματα της προσομοίωσης μέσω πειραματικών δοκιμών των εμπορικών LIBs.Η διαφορά στην παραγωγή θερμότητας μεταξύ συνεχούς φόρτισης και παλμικής φόρτισης φαίνεται στο σχήμα 1Όπως φαίνεται από το σχήμα 1, ο χρόνος παλμού μικροδευτερολέπτου μπορεί να προωθήσει περισσότερη παραγωγή θερμότητας στη μπαταρία λιθίου.

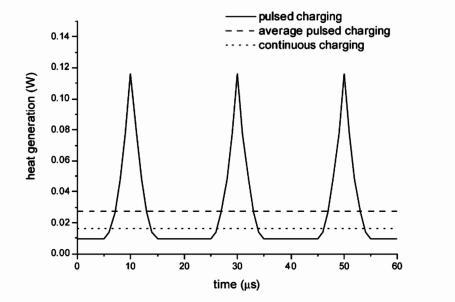

Σχήμα 1 Θέρμανση που παράγεται με τρόπο παλμικής και συνεχούς φόρτισης

Η μελέτη διαπίστωσε ότι μετά την διέγερση του ρεύματος παλμού, οι ηλεκτρικές μπαταρίες που χρησιμοποιούνται για τη λειτουργία των ηλεκτρικών συσσωρευτών LiFePO4/MCNB δεν μπορούν να χρησιμοποιηθούν για τη λειτουργία των ηλεκτρικών συσσωρευτών.η θερμοκρασία επιφάνειας της μπαταρίας αυξήθηκε από -10 °C σε 3 °C, και σε σύγκριση με την παραδοσιακή λειτουργία φόρτισης, ο συνολικός χρόνος φόρτισης μειώθηκε κατά 36 λεπτά (23,4%), η χωρητικότητα αυξήθηκε κατά 7,1% με τον ίδιο ρυθμό εκφόρτισης, συνεπώς,αυτή η λειτουργία φόρτισης είναι ευνοϊκή για την ταχεία φόρτιση μπαταριών LiFePO4 χαμηλής θερμοκρασίας.

Οι ερευνητές μελέτησαν την επίδραση της θέρμανσης με παλμικό ρεύμα στη διάρκεια ζωής της μπαταρίας σε χαμηλές θερμοκρασίες (κατάσταση υγείας) των μπαταριών λιθίου ιόντων LiFePO4.ένταση ρεύματος και εύρος τάσης σε θερμοκρασία μπαταρίαςΤα αποτελέσματα έδειξαν ότι η υψηλότερη ένταση ρεύματος, η χαμηλότερη συχνότητα και το ευρύτερο εύρος τάσης ενίσχυαν την συσσώρευση θερμότητας και την αύξηση της θερμοκρασίας των LIB.μετά από 240 κύκλους θέρμανσης (κάθε κύκλος ισούται με 1800 δευτερόλεπτα παλμικής θέρμανσης στους -20 °C), αξιολόγησαν την κατάσταση υγείας (SOH) των LIB μετά από θέρμανση με παλμικό ρεύμα με τη μελέτη της διατήρησης της χωρητικότητας της μπαταρίας και της ηλεκτροχημικής αντίστασης,και με SEM και EDS μελετήθηκαν οι αλλαγές της μορφολογίας της επιφάνειας του αρνητικού ηλεκτρόδου της μπαταρίαςΤα αποτελέσματα έδειξαν ότι η θέρμανση με ρεύμα παλμού δεν αυξάνει την εναπόθεση ιόντων λιθίου στην επιφάνεια του αρνητικού ηλεκτρόδου.Έτσι η θέρμανση με παλμούς δεν θα επιδεινώσει τον κίνδυνο της αποσύνθεσης της χωρητικότητας και της ανάπτυξης δενδρίτης του λιθίου που προκαλείται από την εναπόθεση του λιθίου.

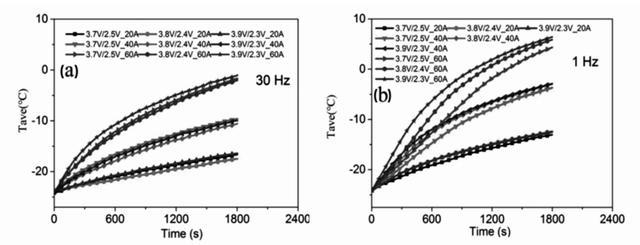

Σχήμα 2 Διακύμανση της θερμοκρασίας της μπαταρίας με την πάροδο του χρόνου κατά την οποία η μπαταρία λιθίου φορτίζεται με παλμικό ρεύμα με συχνότητα 30 Hz (α) και 1 Hz (β) με διαφορετική ένταση ρεύματος και εύρος τάσης

2- Τροποποίηση με ηλεκτρολύτες της μεμβράνης SEI για τη μείωση της αντίστασης μεταφοράς φορτίου στη διεπαφή ηλεκτρολύτη-ηλεκτρόδιο

Η απόδοση χαμηλών θερμοκρασιών των μπαταριών ιόντων λιθίου σχετίζεται στενά με την κινητικότητα των ιόντων στην μπαταρία,και η ταινία SEI στην επιφάνεια του υλικού ηλεκτροδίου είναι ο βασικός κρίκος που επηρεάζει την κινητικότητα των ιόντων λιθίουΟ Liao et al. μελέτησε την επίδραση ηλεκτρολύτη με βάση τα ανθρακικά αέρια (1 mol/L LiPF6/EC+DMC+DEC+EMC, με αναλογία όγκου 1:1:1), σχετικά με τις επιδόσεις χαμηλών θερμοκρασιών των εμπορικών μπαταριών λιθίου LiFePO4.η ηλεκτροχημική απόδοση της μπαταρίας μειώνεται σημαντικά. Electrochemical impedance spectroscopy (EIS) tests show that the increase in charge transfer resistance and the decrease in lithium ion diffusion capacity are the main factors for the degradation of battery performanceΩς εκ τούτου, αναμένεται να βελτιωθεί η απόδοση χαμηλής θερμοκρασίας των μπαταριών LiFePO4 με την αλλαγή του ηλεκτρολύτη για να αυξηθεί η αντιδραστικότητα της διεπαφής ηλεκτρολύτη-ηλεκτροδίου.

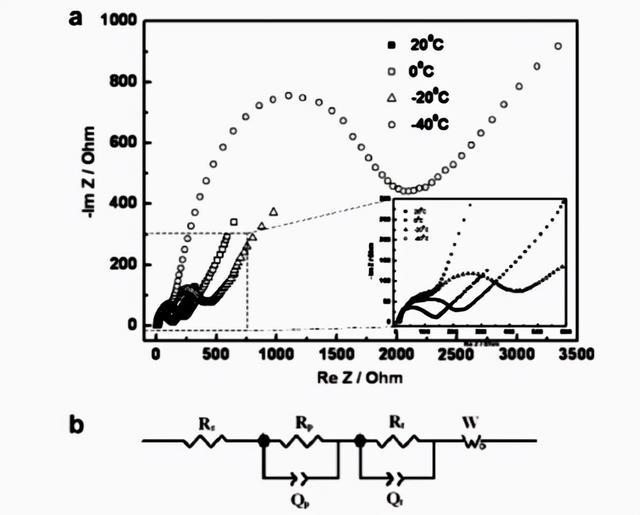

εικόνα 3 α) EIS ηλεκτρόδου LiFePO4 σε διαφορετικές θερμοκρασίες·

β) Πρότυπο ισοδύναμου κυκλώματος που είναι εξοπλισμένο με LiFePO4 EIS

Για να βρεθεί ένα σύστημα ηλεκτρολυτών που μπορεί να βελτιώσει αποτελεσματικά την ηλεκτροχημική απόδοση των μπαταριών LiFePO4 σε χαμηλές θερμοκρασίες, ο Zhang et al.Δοκίμασε να προσθέσει LiBF4-LiBOB μείγματα αλατιών στο ηλεκτρολύτη για να βελτιώσει την απόδοση κύκλου χαμηλής θερμοκρασίας των μπαταριών LiFePO4Σημειωτέον, η βελτιστοποιημένη απόδοση επιτεύχθηκε μόνο όταν το μολικό κλάσμα του LiBOB στο μείγμα αλατιού ήταν μικρότερο από 10%.διαλύθηκε LiPF4 ((C2O4) ((LiFOP) σε ανθρακικό προπυλένιο (PC) ως ηλεκτρολύτης για μπαταρίες LiFePO4/C και συγκρίθηκε με το συνηθισμένο σύστημα ηλεκτρολύτη LiPF6-ECΒρέθηκε ότι η ικανότητα εκφόρτισης του πρώτου κύκλου των LIB μειώθηκε σημαντικά όταν η μπαταρία κυκλώθηκε σε χαμηλή θερμοκρασία.τα δεδομένα EIS έδειξαν ότι ο ηλεκτρολύτης LiFOP/PC βελτίωσε τις επιδόσεις κύκλου χαμηλής θερμοκρασίας των LIB μειώνοντας την εσωτερική αντίσταση των LIB.

Οι ερευνητές μελέτησαν τις ηλεκτροχημικές επιδόσεις δύο συστημάτων ηλεκτρολυτών difluoro (oxalate) borate του λιθίου (LiODFB): LiODFB-DMS και LiODFB-SL/DMS,και συνέκρινε τις ηλεκτροχημικές επιδόσεις με το συνήθως χρησιμοποιούμενο ηλεκτρολύτη LiPF6-EC/DMC, και διαπίστωσαν ότι οι ηλεκτρολύτες LiODFB-SL/DMS και LiODFB-SL/DES μπορούν να βελτιώσουν τη σταθερότητα κύκλου και την ικανότητα ρυθμού των μπαταριών LiFePO4 σε χαμηλές θερμοκρασίες.Η μελέτη EIS διαπίστωσε ότι το ηλεκτρολύτη LiODFB ευνοεί το σχηματισμό φιλμ SEI με χαμηλότερη αντίσταση της επιφάνειας, η οποία προάγει τη διάχυση ιόντων και την κίνηση των φορτίων, βελτιώνοντας έτσι τις επιδόσεις κύκλου χαμηλής θερμοκρασίας των μπαταριών LiFePO4.μια κατάλληλη σύνθεση ηλεκτρολυτών είναι ευεργετική για τη μείωση της αντίστασης μεταφοράς φορτίου και την αύξηση του ρυθμού διάχυσης ιόντων λιθίου στη διεπαφή υλικού ηλεκτρόδου, βελτιώνοντας έτσι αποτελεσματικά τις επιδόσεις των LIB σε χαμηλές θερμοκρασίες.

Τα πρόσθετα ηλεκτρολυτών αποτελούν επίσης έναν από τους αποτελεσματικούς τρόπους ελέγχου της σύνθεσης και της δομής των ταινιών SEI, βελτιώνοντας έτσι τις επιδόσεις των LIB.μελέτησε την επίδραση της FEC στην ικανότητα εκφόρτισης και την απόδοση του ρυθμού των μπαταριών LiFePO4 σε χαμηλή θερμοκρασίαΗ μελέτη διαπίστωσε ότι μετά την προσθήκη 2% FEC στο ηλεκτρολύτη, οι μπαταρίες LiFePO4 έδειξαν υψηλότερη χωρητικότητα εκφόρτισης και απόδοση ρυθμού σε χαμηλές θερμοκρασίες.και τα αποτελέσματα EIS έδειξαν ότι η προσθήκη FEC στο ηλεκτρολύτη μπορεί να μειώσει αποτελεσματικά την αντίσταση των μπαταριών LiFePO4 σε χαμηλή θερμοκρασία, έτσι η βελτίωση της απόδοσης της μπαταρίας αποδίδεται στην αύξηση της ιονικής αγωγιμότητας του φιλμ SEI και στην πόλωση του ηλεκτρόδου LiFePO4.Χρησιμοποίησε το XPS για την ανάλυση του φιλμ SEI και μελέτησε περαιτέρω τον σχετικό μηχανισμόΔιαπίστωσαν ότι όταν το FEC συμμετείχε στο σχηματισμό του φιλμ της διεπαφής, η αποσύνθεση του LiPF6 και του διαλύτη άνθρακα εξασθενούσε.και η περιεκτικότητα σε LixPOyFz και σε ανθρακικές ουσίες που παράγονται με αποσύνθεση διαλύτη μειώθηκεΈτσι, η ταινία SEI με χαμηλή αντίσταση και πυκνή δομή σχηματίζεται στην επιφάνεια του LiFePO4.οι καμπύλες CV του LiFePO4 δείχνουν ότι οι κορυφές οξείδωσης/μείωσης είναι κοντά μεταξύ τους, γεγονός που δείχνει ότι η προσθήκη FEC μπορεί να μειώσει την πόλωση του ηλεκτρόδου LiFePO4.με αποτέλεσμα τη βελτίωση της ηλεκτροχημικής απόδοσης των ηλεκτροδίων LiFePO4.

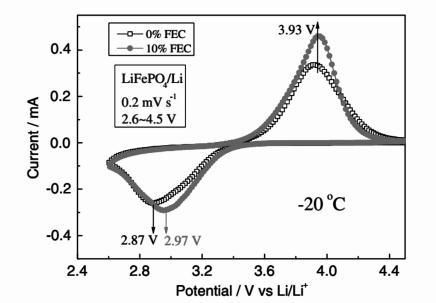

Σχήμα 4 Κυκλικά βολταμογράμματα κυψελών LiFePO4 σε ηλεκτρολύτες που περιέχουν 0% και 10% FEC σε θερμοκρασία -20 °C

Επιπλέον, ο Liao et al. διαπίστωσε επίσης ότι η προσθήκη βουτυλοσουλτόνης (BS) στο ηλεκτρολύτη έχει παρόμοιο αποτέλεσμα, δηλαδή να σχηματίζει μια ταινία SEI με λεπτότερη δομή και χαμηλότερη αντίσταση,και βελτιώνει τον ρυθμό μετανάστευσης των ιόντων λιθίου κατά τη διέλευση από το φιλμ SEIΣυνεπώς, , η προσθήκη BS βελτιώνει σημαντικά την ικανότητα και την απόδοση των μπαταριών LiFePO4 σε χαμηλές θερμοκρασίες.

3Η επιφανειακή επικάλυψη είναι ένα αγωγικό στρώμα για τη μείωση της επιφανειακής αντίστασης του υλικού LiFePO4

One of the important reasons for the degradation of lithium battery performance in low temperature environment is the increase of impedance at the electrode interface and the decrease of ion diffusion rateΤο LiFePO4 μπορεί να μειώσει αποτελεσματικά την αντίσταση επαφής μεταξύ των υλικών των ηλεκτροδίων.βελτιώνοντας έτσι τον ρυθμό διάχυσης των ιόντων μέσα και έξω από το LiFePO4 σε χαμηλή θερμοκρασίαΌπως φαίνεται στο σχήμα 5, ο Wu et al. χρησιμοποίησε δύο υλικά άνθρακα (αμόρφωτος άνθρακας και νανοσωλήνες άνθρακα) για την επίστρωση του LiFePO4 (LFP@C/CNT),και το τροποποιημένο LFP@C/CNT είχε εξαιρετικές επιδόσεις σε χαμηλές θερμοκρασίεςΤο ποσοστό συγκράτησης της χωρητικότητας είναι περίπου 71,4% όταν εκφορτώνεται σε -25 °C. Η ανάλυση EIS διαπίστωσε ότι αυτή η βελτίωση της απόδοσης οφείλεται κυρίως στη μειωμένη αντίσταση του υλικού ηλεκτροδίου LiFePO4..

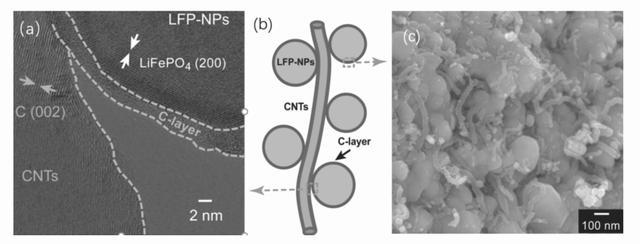

Σχήμα 5 Εικόνα HRTEM (α), διαρθρωτικό διάγραμμα (β) και εικόνα SEM του νανοσύνθετου LFP@C/CNT

Μεταξύ πολλών υλικών επικάλυψης, τα νανοσωματίδια μετάλλου ή οξειδίου μετάλλου έχουν προσελκύσει την προσοχή πολλών ερευνητών λόγω της εξαιρετικής ηλεκτρικής αγωγιμότητας και της απλής μεθόδου προετοιμασίας τους.Γιάο κλπ.. μελέτησε την επίδραση της επικάλυψης με CeO2 στις επιδόσεις της μπαταρίας LiFePO4/C. Στο πείραμα τα σωματίδια CeO2 κατανέμθηκαν ομοιόμορφα στην επιφάνεια της μπαταρίας LiFePO4.Η κινητική βελτιώθηκε σημαντικά., η οποία οφείλεται στη βελτιωμένη επαφή μεταξύ του υλικού ηλεκτροδίου και του συλλέκτη ρεύματος καθώς και των σωματιδίων,καθώς και η αυξημένη μεταφορά φορτίου στην διεπαφή ηλεκτρολύτη LiFePO4-, το οποίο μειώνει την πόλωση των ηλεκτροδίων.

Ομοίως, ο Jin et al. εκμεταλλεύτηκε την καλή ηλεκτρική αγωγιμότητα του V2O3 για να επικαλύψει την επιφάνεια του LiFePO4 και εξέτασε τις ηλεκτροχημικές ιδιότητες των επικαλυμμένων δειγμάτων.Η μελέτη των ιόντων λιθίου δείχνει ότι το στρώμα V2O3 με καλή αγωγιμότητα μπορεί να προωθήσει σημαντικά τη μεταφορά ιόντων λιθίου στο ηλεκτρόδιο LiFePO4, και επομένως η τροποποιημένη μπαταρία LiFePO4/C V2O3 παρουσιάζει εξαιρετικές ηλεκτροχημικές επιδόσεις σε περιβάλλον χαμηλών θερμοκρασιών, όπως φαίνεται στο σχήμα 6.

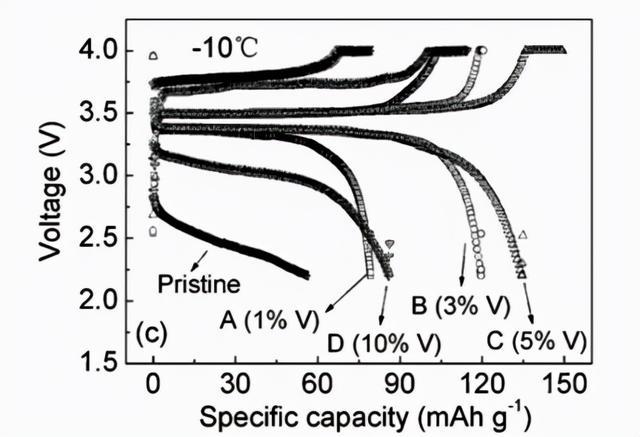

Σχήμα 6 Δυνατότητα κύκλου του LiFePO4 που έχει επικαλυφθεί με διαφορετική περιεκτικότητα σε V2O3 σε χαμηλή θερμοκρασία

Lin et al. επικαλυμμένα με νανοσωματίδια Sn στην επιφάνεια του υλικού LiFePO4 με απλή διαδικασία ηλεκτροπαραθέσεως (ED),και μελετήθηκε συστηματικά η επίδραση της επικάλυψης Sn στην ηλεκτροχημική απόδοση των κυψελών LiFePO4/CΟι αναλύσεις SEM και EIS δείχνουν ότι η επικάλυψη Sn βελτιώνει την επαφή μεταξύ των σωματιδίων LiFePO4 και το υλικό έχει χαμηλότερη αντίσταση μεταφοράς φορτίου και υψηλότερο ρυθμό διάχυσης λιθίου σε χαμηλή θερμοκρασία.ΣυνεπώςΗ επικάλυψη Sn βελτιώνει την ειδική χωρητικότητα της μπαταρίας LiFePO4/C σε χαμηλές θερμοκρασίες, τις επιδόσεις του κύκλου και τις επιδόσεις του ρυθμού

Επιπλέον, ο Tang et al. χρησιμοποίησε αλουμινίου-δοπιζόμενο οξείδιο του ψευδαργύρου (AZO) ως αγωγό υλικό για την επικάλυψη της επιφάνειας του υλικού ηλεκτροδίων LiFePO4.Τα αποτελέσματα των ηλεκτροχημικών δοκιμών δείχνουν ότι η επικάλυψη AZO μπορεί επίσης να βελτιώσει σημαντικά την ικανότητα ρυθμού και την απόδοση χαμηλών θερμοκρασιών του LiFePO4, που οφείλεται στην αγωγική επικάλυψη AZO που αυξάνει την ηλεκτρική αγωγιμότητα του υλικού LiFePO4.

Τέταρτον, το χύμα ντόπινγκ μειώνει την αντίσταση χύμα των υλικών ηλεκτρόδων LiFePO4

Το ντόπινγκ ιόντων μπορεί να δημιουργήσει κενά στη δομή πλέγματος ολιβίνης LiFePO4, γεγονός που προάγει τον ρυθμό διάχυσης των ιόντων λιθίου στο υλικό,με αποτέλεσμα την ενίσχυση της ηλεκτροχημικής δραστηριότητας των μπαταριών LiFePO4. Zhang et al. συνθετικό υλικό ηλεκτροδίων από σύνθετα ηλεκτρόδια με λανθάνιο και μαγνήσιο με ντόπιση Li0.99La0.01Fe0.9Mg0.1PO4/graphite aerogel με διαδικασία εμποτισμού με διάλυμα,που έδειξε εξαιρετικές ηλεκτροχημικές επιδόσεις σε χαμηλές θερμοκρασίες, and the results of electrochemical impedance experiments It is shown that this superiority is mainly attributed to the enhanced electronic conductivity of the material by ion doping and graphite aerogel coating.

Ο Huang et al. προετοίμασε υλικό ηλεκτροδίων LiFe0.92Mg0.08 ((PO4) 0.99F0.03 με Mg και F με απλή αντίδραση στερεής κατάστασης.Τα αποτελέσματα του χαρακτηρισμού της δομής και της μορφολογίας έδειξαν ότι το Mg και το F μπορούν να διοπτιστούν ομοιόμορφα σε κρυστάλλους LiFePO4. στο πλέγμα χωρίς αλλαγή της δομής και του μεγέθους των σωματιδίων του υλικού ηλεκτροδίου.το συνθετικό LiFePO4 σε χαμηλή θερμοκρασία έχει τις καλύτερες ηλεκτροχημικές επιδόσειςΤα αποτελέσματα της EIS δείχνουν ότι η συν-ντόπιση του Mg και του F αυξάνει το ρυθμό μεταφοράς ηλεκτρονίων και το ρυθμό αγωγιμότητας ιόντων.ένας από τους λόγους είναι ότι το μήκος του δεσμού Mg-O είναι μικρότερο από αυτό του δεσμού Fe-O, γεγονός που οδηγεί στη διεύρυνση του καναλιού διάχυσης ιόντων λιθίου και βελτιώνει την ιονική αγωγιμότητα LiFePO4.

Ο Wang et al. συνέθεσαν συνθετικά LiFe1-xSmxPO4/C με δοσοποιημένο σαμαρίου με ρύπανση υγρής φάσης.Τα αποτελέσματα δείχνουν ότι μια μικρή ποσότητα ντόπινγκ ιόντων Sm3+ μπορεί να μειώσει το υπεραποβλησιακό πόλωσης και την αντίσταση μεταφοράς φορτίου., βελτιώνοντας έτσι την ηλεκτροχημική απόδοση της LiFePO4 σε χαμηλές θερμοκρασίες.Η μελέτη διαπίστωσε ότι το ντόπινγκ Ti3SiC2 μπορεί να βελτιώσει αποτελεσματικά τον ρυθμό μεταφοράς ιόντων λιθίου στη διεπαφή του υλικού ηλεκτρόδων LiFePO4 σε χαμηλή θερμοκρασίαΩς εκ τούτου, το Ti3SiC2-doped LiFePO4 παρουσιάζει εξαιρετικές επιδόσεις σε χαμηλές θερμοκρασίες.Το υλικό ηλεκτροδίων LiFePO4 (LFP-LVP) με ντόπιση Li3V2 (PO4) 3 προετοιμάστηκε από τη Ma et al.Τα αποτελέσματα της EIS έδειξαν ότι το υλικό ηλεκτρόδων LFP-LVP είχε χαμηλότερη αντίσταση μεταφοράς φορτίου,και η επιτάχυνση της μεταφοράς φορτίου βελτίωσε την ηλεκτρική απόδοση των μπαταριών LiFePO4/C σε χαμηλές θερμοκρασίες. χημικές ιδιότητες.
